当前位置:首页 > 产品中心 > 无人机航磁测量系统

无人机航空探地雷达系统

产品时间:2020-11-24 11:53

简要描述:

安装在无人机上的GPR可以透视地面,冰,岩石,淡水的表面。 集成的解决方案可实现更有效的测量,而不会损害不安全和危险环境中人员的安全。轻巧的机载数据记录器可实现全面......

详细介绍

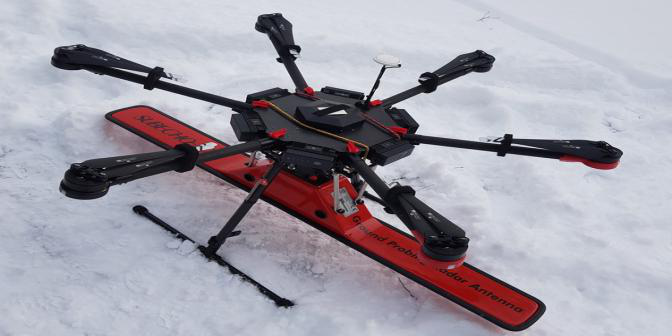

安装在无人机上的GPR可以透视地面,冰,岩石,淡水的表面。 集成的解决方案可实现更有效的测量,而不会损害不安全和危险环境中人员的安全。

轻巧的机载数据记录器可实现全面的GPR-无人机集成-地面控制系统UgCS中显示雷达和无人机的当前迹线,起飞时自动开始数据记录,着陆时自动结束,雷达数据通过GPS进行地理标记 自动驾驶仪的坐标。如果无人机配备了RTK GPS接收器,则将对GPR轨迹进行地理标记时将使用精确坐标


应用领域

岩土地层学和土壤结构研究

识别以下空隙:道路、机场、隧道和铁路..

堤坝的安全控制 (堤坝下的岩心/孔隙和坝下基岩的裂缝).

煤矿废弃充水巷道剩余屏障距离

流动水中积聚浮冰的测绘 .

岩溶洞穴和污水坑测图.

公路和铁路下敏感土壤的制图


实时采样

GPR 使用雷达信号的实时采样. 今天,主要的制造商使用传统的交错顺序采样,仅提供了变频的真实信号副本。

实时采样允许每秒 32,000个堆砌,从而使信噪比提高了惊人的45dB .

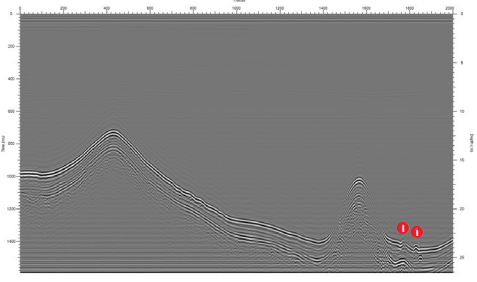

GPR样本数据

请注意, 只有30dB的信噪比提高,才是典型的传统GPR系统穿透能力的两倍。 低电压发射机可降低功耗并消除振铃.不在需要耗电的高电压发射机.在这种情况下,发射机功率必须增加32,000倍才能与之媲美。

土壤类型RDP-VALUE

干土
εr=4
一般土壤
εr=9
湿土
εr=16
非常潮湿的土壤
εr=25
宋体水
εr=81
深度@1600ns120m80m60m48m27m

目标位于25 m深度的5 m沉积层中
